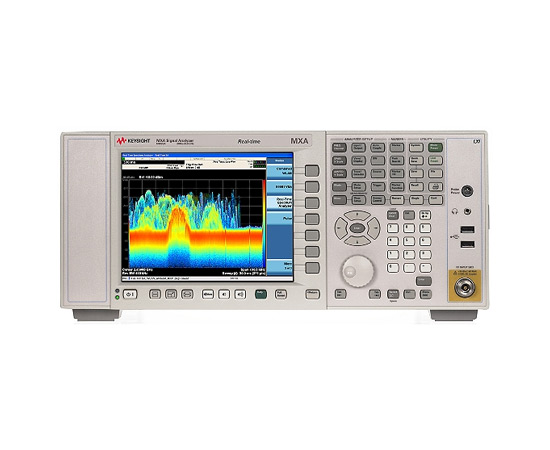

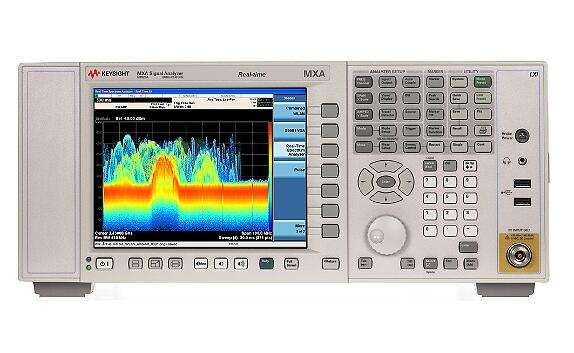

N9020A-RT2 实时频谱分析

N9020A-RT2 高达 160 MHz 带宽的实时频谱分析，优化检测
产品型号：N9020A-RT2

价格：面议

产品中心

24小时服务热线

139-1271-6241

产品详情

主要特性和功能：

对持续时间最短 3.57 µs 的信号达到 100% 截获概率，并提供全套高级触发功能，如频率模板触发和时间限定触发，能够捕获难以捕捉的信号

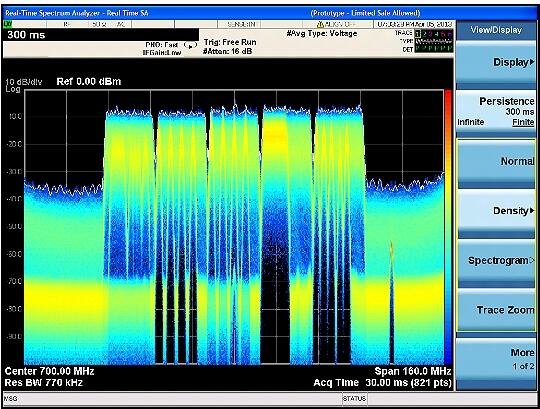

在不同显示模式下观察信号动态：数字和扫频密度、频谱、频谱图、功率随时间的变化、无间隙的实时分析等

保护您的投资——为您的 MXA 添加实时频谱分析（RTSA），费用仅为专用解决方案的零头

把 89600 软件轻松集成到系统中，可让您全面地分析复杂信号

产品参数

频率	10 Hz 至 26.5 GHz，混频器至 1.1 太赫兹
频率选件	3.6、8.4、13.6、26.5 GHz，使用混频器可达 1.1 THz
最大分析带宽	160 MHz
带宽选件	25 MHz 标配，40、85、125、160 MHz
最大实时带宽	160 MHz
实时带宽选件	85, 125, 160 MHz
1 GHz 时的 DANL	-166 dBm
1 GHz 时，10 kHz 频偏处的相位噪声	-114 dBc/Hz
1 GHz 时，30 kHz 频偏处的相位噪声	-136 dBc/Hz
1 GHz 时，1 MHz 频偏处的相位噪声	-137 dBc/Hz
总体幅度精度	±0.23 dB
三阶截获（TOI），1 GHz 时	+20 dBm
1 GHz 时的最大三阶动态范围	116 dB
仪器类型	频谱分析仪
应用——通用	89600 VSA 软件模拟解调 EMI 预先一致性灵活的数字调制分析噪声系数相位噪声脉冲实时频谱分析远程语言兼容性 SCPI 代码兼容性激励响应 MATLAB
应用——蜂窝	TD-SCDMA（包括 HSDPA/HSUPA/8PSK） 1xEV-DO GSM/EDGE/EDGE Evolution LTE W-CDMA/HSPA/HSPA+ cdma2000 cdmaOne iDEN/WiDEN/MotoTalk
应用——无线连通性	802.16 OFDMA Bluetooth® (BR/EDR/LE 4.2) WLAN (802.11a/b/g/p/j/n/ac/ah)
应用——数字视频	数字有线电视 DTM B DVB-T/H/T2/T2-Lite ISDB-T/Tmm
性能水平	◆◆◆◆◇◇
标准衰减器衰减范围	70 dB
标准衰减器步进	2 dB
100% 截获概率的最短信号持续时间	3.57 µs
信掩比 > 60 dB 时的可检测信号持续时间	5 ns
无杂散动态范围	72 dBc
多域带宽	160 MHz
显示视图	密度频谱图密度频谱图 PvT（功率随时间的变化）频谱 PvT（功率随时间的变化）频谱图 PvT（功率随时间的变化）
触发	FMT（频率模板触发） TQT（时间限定触发）电平射频猝发线路外置周期
使用频率模板触发的应用软件	89600 VSA 软件实时频谱分析仪
2 GHz 时的 DANL，不配备前置放大器	-154 dBm/Hz
10 GHz 时的 DANL，不配备前置放大器	-151 dBm/Hz
可用应用	是
实时	是
台式	是
Real-Time Data Streaming	否
